我們將討論TS4-A-F。有時我只是把它稱為TS4-F，然後是-2F。
在美國，快速關門並不是一個新概念。事實上，人們可能厭倦了聽到它，但對於可能不知道它是什麼的一半人來說，這是國家電氣規範（NEC）的要求。
在2017年，它真正開始推動行業朝著模組級解決方案的方向發展。我們將討論一些實例，在這些實例中，您幾乎必須具有模組級別才能符合要求。有間距要求，逆變器必須滿足的要求，以及我們在Tigo允許您遵守的特定部分的整個代碼中看到的這些邊界要求。
基本上，您將需要一個模組級解決方案，組串式逆變器無法説明您在任何情況下都遵守，但模組級元件會。
現在，美國大部分地區都處於 NEC 2017 或 2020 代碼週期，但如圖 1 所示，存在一些抵制。然而，很快每個人都會在這個保護傘下。因此，我們將讓每個人都遵守這些安全要求，它們很重要。
而且不僅僅是美國。我們深入參與澳大利亞，特別是臺灣。我上周剛接到一個關於這個的電話，關於臺灣的一個大系統，他們正在美國以外的地方採用這個安全功能。

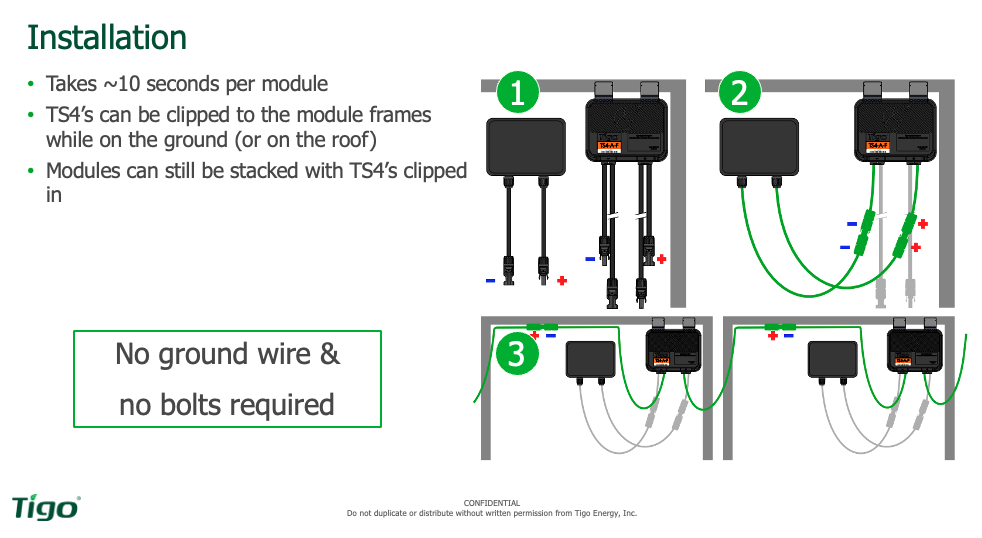

讓我們看一下體系結構。您將在每個模組上放置一個 TS4，將 TS4 連接到模組框架非常重要。
然後，將模組連接到 TS4。然後，將 TS4 連接在一起。要確保將模組連接到 TS4。然後以菊花鏈形式將TS4連接在一起。現在，TS4-A-F和-2F使用PLC通信：電力線通信（PLC）。
您不需要任何其他接地線。如圖 3 所示，TS4-2F 將兩個模組集成到一個 MLPE 中。所以，我們正在加倍努力，但他們都以同樣的方式工作。他們仍然使用PLC。您只是在減少屋頂上的元件數量。
Tigo增強型逆變器內置了這種快速關機系統或我們的RSS發射器。我的屋頂上有16個TS4，我有一個Sunny Boy 5，000 TLUS，那個Sunny Boy內置了這個RSS。因此，我們竭盡全力使這盡可能簡單。
發射器產生這個心跳或這個"保持活動"信號，它使用這個CT或我們稱之為核心來誘導這個信號。所以，你要把導體，光伏陣列的本壘打，通過核心或本壘打。在這裡，我有消極的本壘打。
所以，你只需要使用其中一個極性，要麼把所有的正極或所有的負極通過它，發射器就會把這個"保持活動"信號感應到那個導體上，用於電力線通信。只要TS4-F和-2F器件看到這個"保持活動"信號，它們就會允許陣列、電壓和電流通過它們。
現在，當您為逆變器供電時，它會自動停止為RSS發射器供電。信號不會感應到那些光伏源電路上，TS4關閉，現在您符合該指令，很容易。
讓我們快速談談規格。這個東西的額定功率高達700瓦。我們正在努力跟上這些模組製造商的步伐，因為他們變得越來越大。16-90伏特是模組應額定為每通道15安培的電壓。我們使用的是標準 MC4 連接器。
-2F就像在一個盒子里有兩個TS4-F一樣，每通道500瓦，總共1000瓦。其餘的規格是相同的，所以你只能有一個"兩個"。

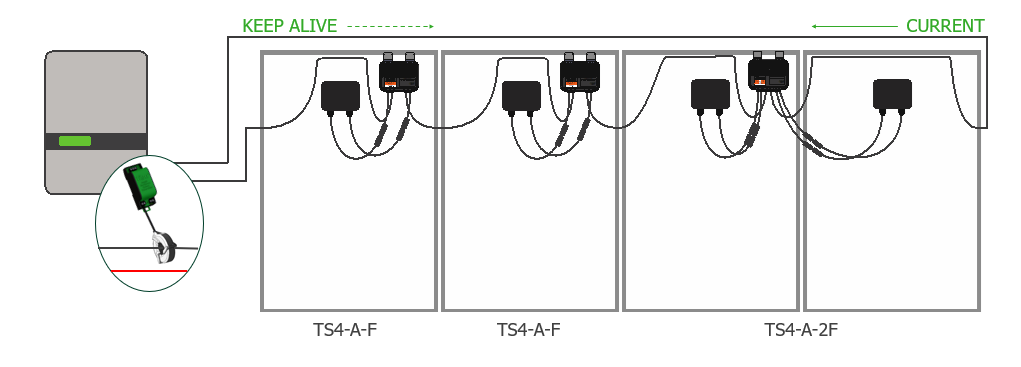

因此，我們如圖 4 所示進行混合和匹配，僅作為示例 — TS4-A-F 和 2F。我們一次又一次地打出本壘打，每個核心只有一個本壘打極性。所以，我們有保持活力的信號通過這些線路，TS4就像，"好吧，有一個信號，很酷，很酷，很酷。我要優化。我要等著有人叫我關機。而且，當您失去RSS發射器的電源時，我們會關閉所有設備，並遵守邊界指令和電壓指令。
現在，還有我們必須讀取的電壓限制。我們必須在30秒內低於30伏，我們確實在這方面有所説明。我們説明將其排出，以便您在30秒內低於30伏。許多組串逆變器都能夠做到這一點。它們能夠放電這些電容器，但無論您使用什麼品牌，我們都只允許您肯定地這樣做。
那麼，我們來看看這種通信方式：電力線通信。這是一個低成本的解決方案，特別是當你有一個內置了所有這些東西的逆變器時。但是，它對干擾很敏感。然後我們得到這種交叉調製，每個人都更熟悉術語「串擾」，這可能會干擾信號完整性。這才是我們真正想要做的。我們希望確保來自通過這些線路的RSS發射器的信號盡可能強且不受干擾。
所以，這是相聲。你可以隨心所欲地變得複雜，但基本上是電線之間的干擾降低了信號完整性。我們只是想確保我們有盡可能強的信號。我們只是在這裡看到EMF通量線正在影響這一點。
讓我們看一些設計注意事項。我將討論四種類型的這些用例。好消息是，這種相聲並不明顯，或者它沒有發生在所有這些中。所以，這不是你需要在晚上保持清醒擔心的事情。在本演示結束時，您將能夠弄清楚如何降低這些系統中串擾的可能性。
所以下面是這樣的案例：

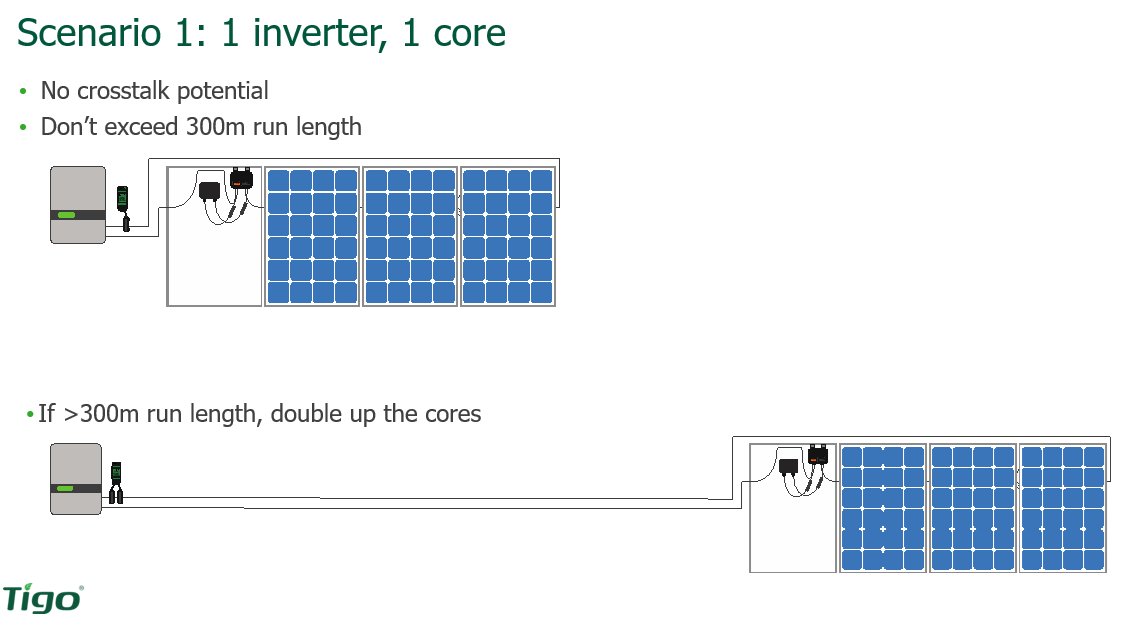

場景1：一個逆變器與一個核心。 這就是我家裡的東西。它基本上只有一個核心，可以將其誘導到我的5，100瓦陣列。然後你有一個具有兩個核心的逆變器。那麼，為什麼需要兩個內核呢？好吧，你可以把10根導線穿過一個磁芯。如果你在兩個核心中有一個逆變器，那就是很多導體，是嗎？
我們告訴您不要超過300米。所以，如果你這樣做，如果你確實有一個很長的本壘打，那麼我們建議的是加倍的核心，這樣你就有兩個核心來誘導RSS信號，保持活躍的信號。

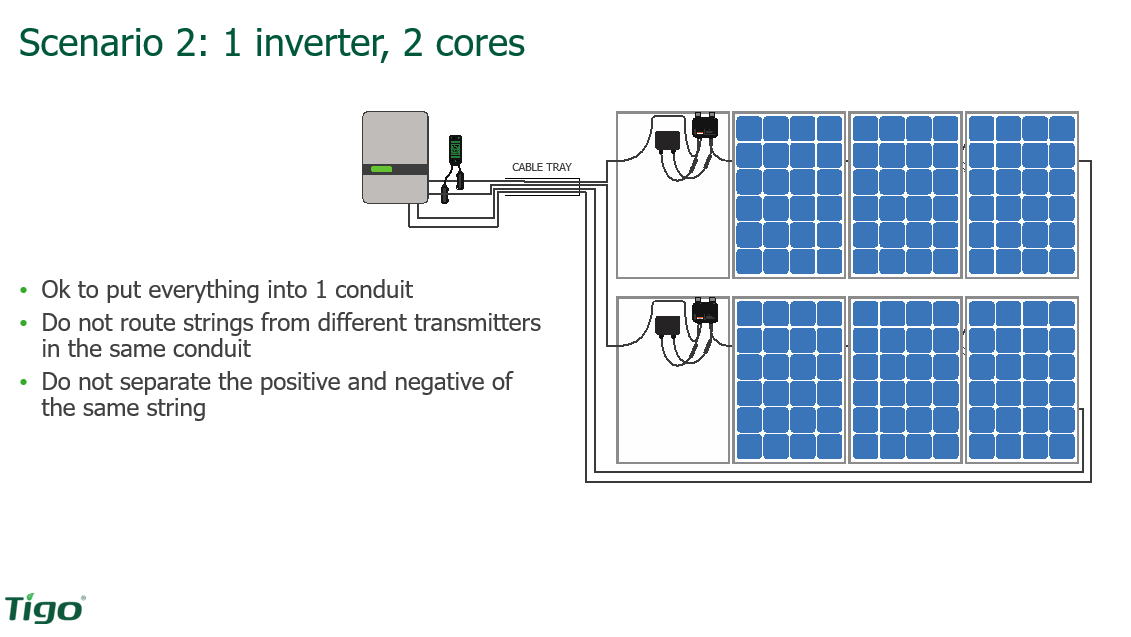

專案 2：一個逆變器具有兩個內核。我們在這裡看到的是，將所有這些替代物放在同一個電纜橋架中，放在同一個管道中是可以的。但是我們不想在同一個管道中路由來自不同發射器的字串，因為您有兩個不同的信號通過那裡，它們可能會相互影響。此外，不要分隔該字串的正數和負數。所以，你要麼讓所有的積極因素都通過，要麼讓所有的消極因素都通過核心。選擇一個，但不要混搭。

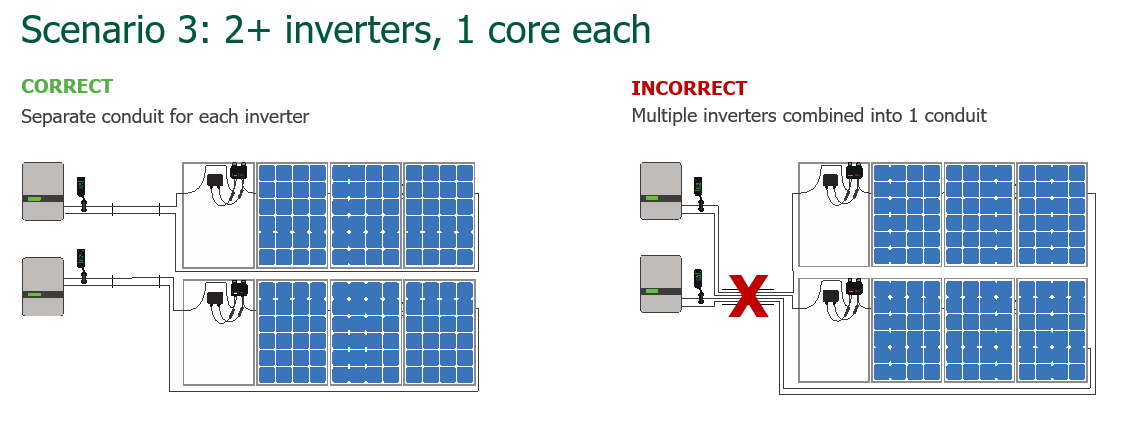

場景3：兩個逆變器具有一個內核。 所以在這裡，我們向你展示該做什麼，然後不該做什麼。因此，如果您有兩個具有一個內核的逆變器，則需要拆分這些導管。不要在同一個導管中運行這兩個逆變器，這兩個逆變器的那些串，因為現在你有兩個不同的逆變器，兩個不同的RSS發射器，它們會相互干擾。因此，我們展示了正確的方法（左圖），這就是我們看到人們的做法，這些做法會在以後引起問題（右圖）。

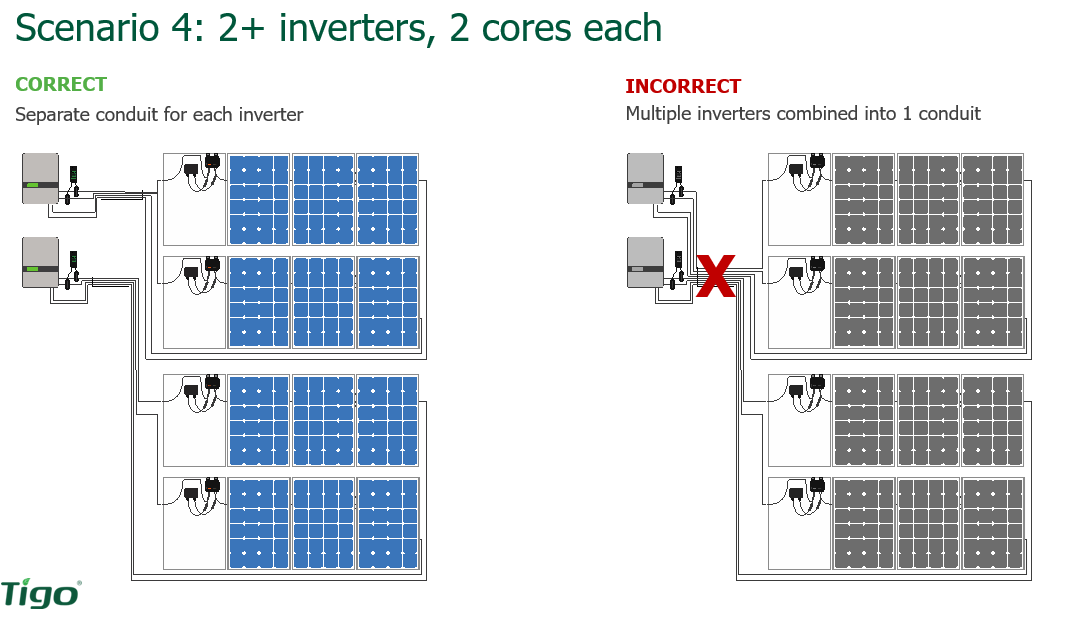

方案 4：兩個逆變器具有兩個內核。 我們在這裡有一些大型逆變器，但同樣的規則適用。將它們分離出來，以便它們位於不同的導管中。如果你必須把它們放在同一個托盤裡，它們需要至少相距八英寸，但我們一會兒會在這裡做更多的事情。
所以，這是做到這一點的方法（左）。這是如何不這樣做的（對）。有時我有點不情願如何不做某事，因為人們有時會在現場或當他們在設計室的桌子上時感到困惑，他們會說，"哦，夥計，我應該做哪一個？"所以，我們在這裡放了一個大的紅色"X"。
您將能夠下載此演示文稿。您將隨身攜帶它，當然您可以隨時致電我們的應用程式工程師，並樂於與您討論此事。這一點至關重要。百分之百使用我們的應用程式工程師來確保他們擁有正確佈局的人在百分之百的時間內都是成功的。

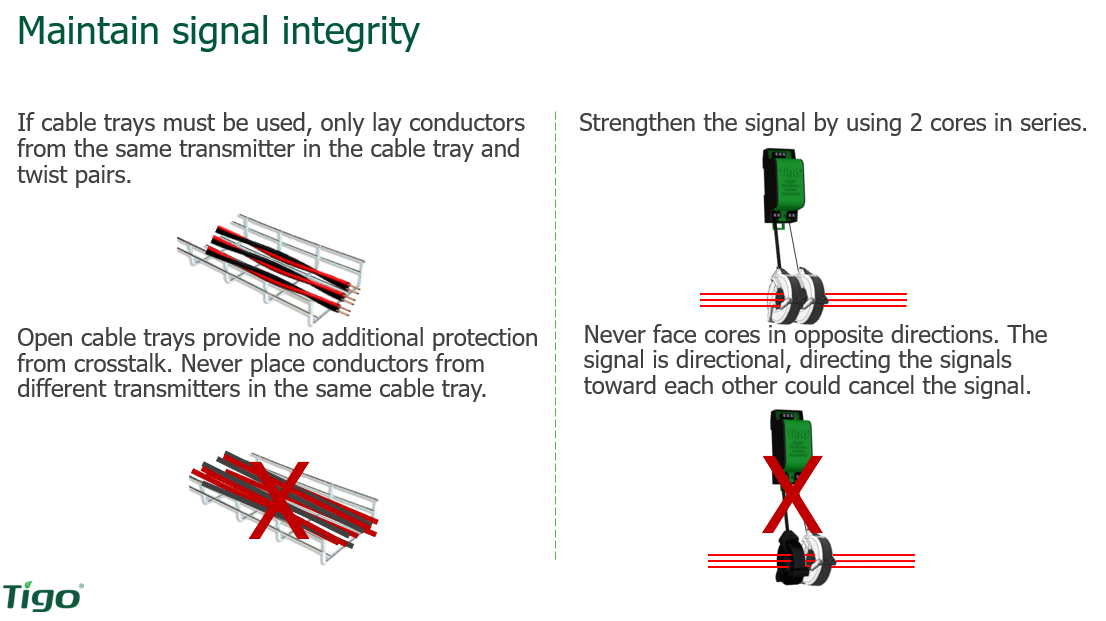

讓我們來談談如何減少或減輕串擾。我們已經談到了導體。我們已經討論過將它們分開，但是我們可以做的另一個很酷的技巧，我們建議是針對每個字串，你有一個積極和消極，對吧？如果你把這些東西擰在一起，那麼你將有更好的機會消除它們。
在圖 6 中，我們顯示了電纜橋架。這些在商業上非常受歡迎，我已經在公用事業規模上看到過它們。這有點酷，它就在陣列下面。他們把所有東西都放在那裡。這是一種選擇。因此，我們不想把它們隨意地扔進電纜橋架中。我們想扭曲那些。盡我們所能將它們分開。
如果在圖 6 中的右側確實運行了很長時間，我們將向您展示如何在內核上加倍運行。你可以看到這些核心是兩種顏色，我們不久前剛剛推出了這個，讓你們更容易看到核心的方向。
同樣在圖 6 中，您看到白色的一面在左邊，黑色的一面在右邊，並且您希望確保在通過磁芯饋送這些導體時，顏色朝向相同的方向。這非常重要。
同樣，不要將來自不同發射器的導體放在同一個電纜橋架中，因為它們只會相互抵消。
所以，我們給你這個快速關閉。這是一個系統級操作。它不是針對單個字串，而是針對整個事物。因此，請保持導管分開。請致電我們的銷售工程師。請抓住我們。您可以在 training@tigoenergy.com 上獲得它們。
如果您出於某種原因認為PLC不適合，如果您不想朝那個方向發展，那沒關係，因為我們為您提供了其他三種選擇。其中大多數人傾向於-O。他們想要優化，他們想要模組級監控，並且能夠遵守快速關機的要求。現在，正如這意味著的那樣，TS4-A-O不使用PLC。它使用不同類型的通信。它是無線的，我們有一個單獨的設備，可以幫助加強無線信號，這絕對是一種不同的訓練。
