讓我們談談TS4-F和2F，但首先讓我們談談美國關於快速關閉的代碼所說的內容，因為無論喜歡與否，它都會開始向外擴散，它將開始影響美國以外的其他指令和要求。
美國要求：
整個快速關閉計劃是為了保護第一回應者 - 當發生結構性火災時出現在現場的人 - 重點是保護他們，這樣如果他們不得不弄亂陣列，他們就不會感到震驚。

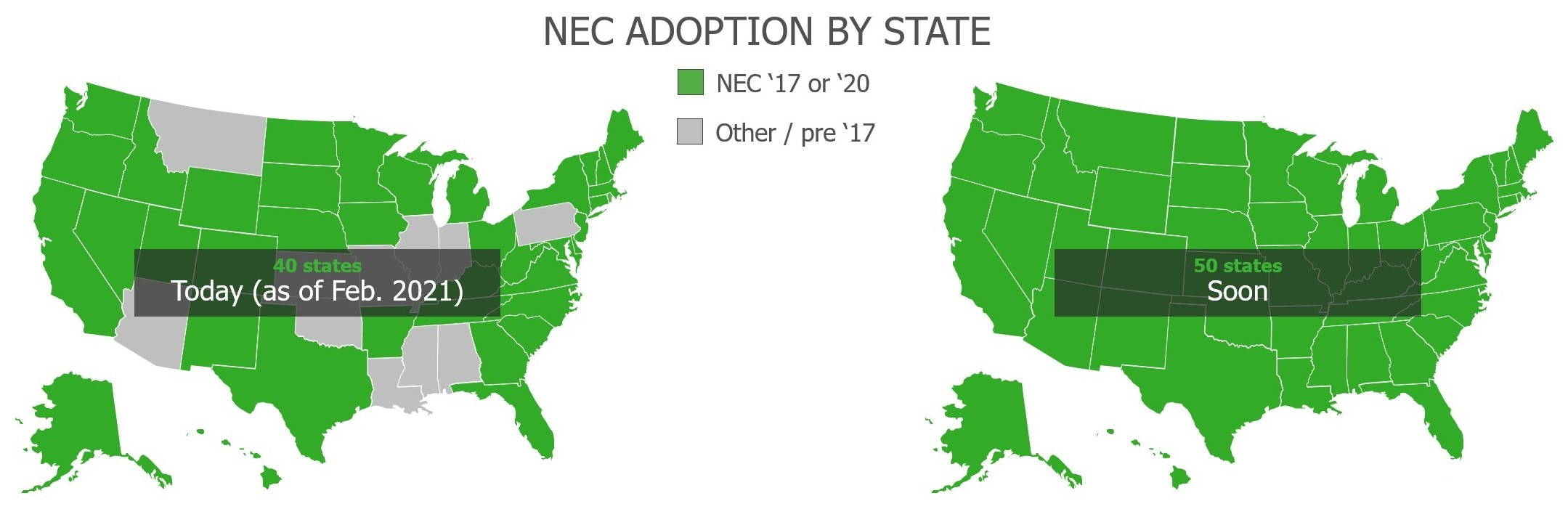

這第一次出現在2014年，代碼編寫者只是在代碼中打了一堆東西。你可以看出他們真的沒有想過，他們只是想在代碼中得到一些東西。然後多年來，他們已經改進了它。隨著他們改進代碼，越來越多的系統不斷採用越來越新版本的代碼。因此，截至今天，有40個州是NEC '17或更新的。
就像我之前說的，它正在閱讀其他國家。事實上，我收到一位女士的短信，我認識了一段時間 - 她在曼尼托巴省 - 她說，“嘿，我需要拿到一些TS4-F。我能去哪裡？這就像，哇，它已經無處不在了。
讓我們談談TS4-F，然後我們還有它的合作夥伴產品TS4-2F。我省略了“A”，因為我們幾乎已經遠離了安裝在模組上的TS4 - “A”代表附加元件，這意味著您只需將其安裝在模組上，但為了簡潔起見，我稱它們為F或2F。
.gif)

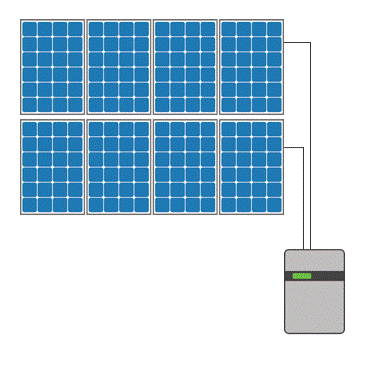

您必須將元件放在屋頂上，TS4-F和2F。然後，RSS。現在，RSS變送器既可以位於組串逆變器的外部，也可以是內部的 - 它可以集成。我們確實有一個集成製造商的清單，因此這使得它變得更加容易;少了一件必須安裝的東西。
我們可以在圖 2 中看到，F 直接安裝在模組上，2F 將接受來自兩個不同模組的輸入。因此，您可以減少必須購買和安裝的東西的數量，儘管這些東西確實很容易進入。然後在這個例子中，我展示了一個集成到逆變器中的RSS發射器。

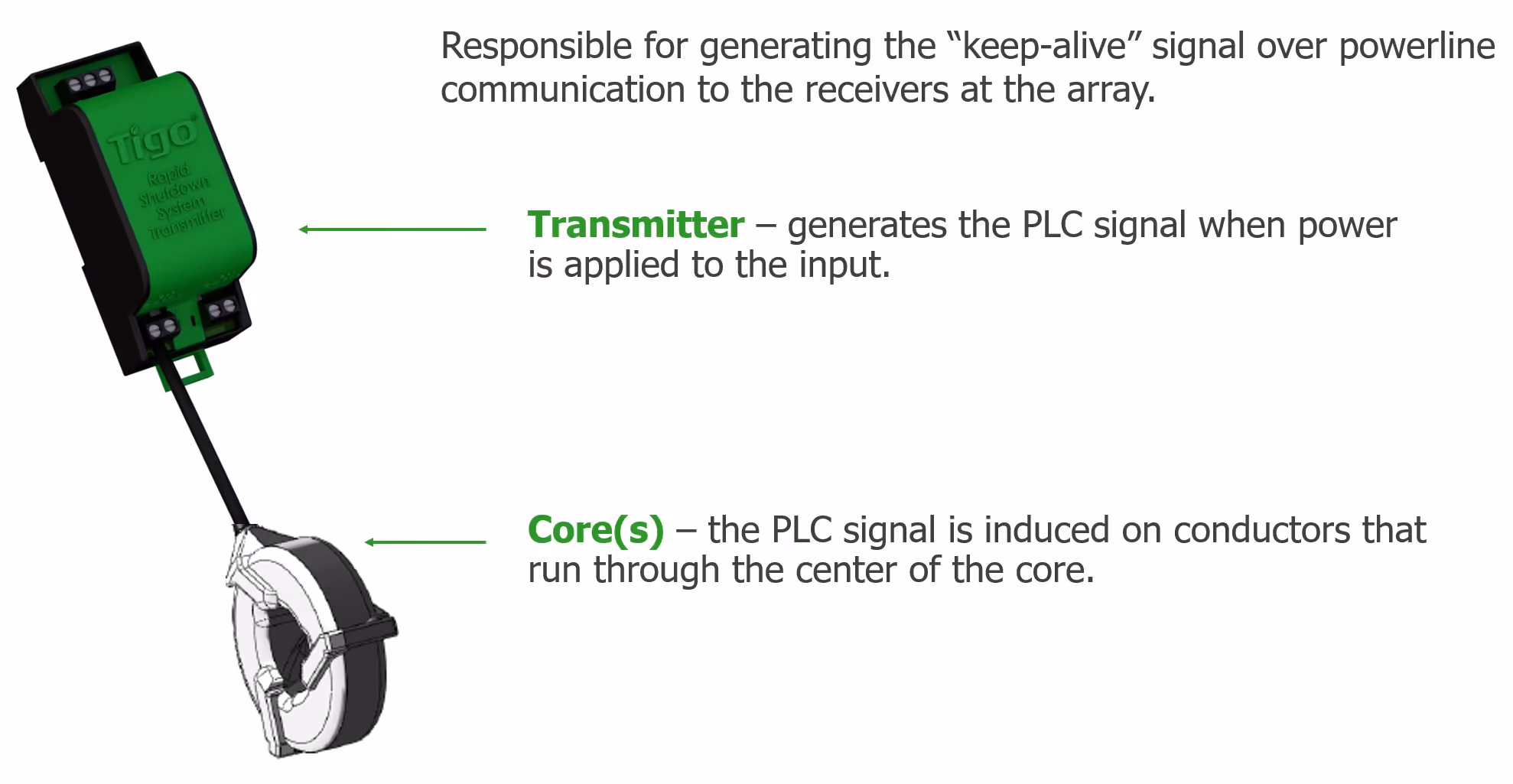

所以，讓我們來談談這個發射器。在我開始在Tigo工作之後，我們立即對這件事進行了更新。如果您熟悉它，則可以在圖 3 中看到，此處的內核現在有兩種顏色。所以這將幫助你們解決極性 問題 當你把導體放在那裡時
發射器誘導，或者它產生這種保持活動信號 - 有些人稱之為心跳信號 - 然後它進入核心，然後將此信號誘導到通過它的PV本壘打電線上。
該信號穿過稱為電力線通信的光伏線路 - 這是一種非常流行的通信形式 - 屋頂上的TS4正在等待聽到這種保持警惕的信號。如果他們接收良好，那麼他們允許模組功率通過直流線路流過它們，進入本壘打，進入PV逆變器;工作正常，持續很長時間，每個人都很開心。當TS4沒有檢測到這種保持活動信號時，它們停止允許PV通過它們。
現在，TS4-F 和 2F 充當接收器。它要麼處於運行狀態，要麼處於關機模式。同樣，TS4-F連接到一個模組。2F連接兩個，規格有一些差異。F有700W，2F有1，000瓦，但每個通道有500瓦。所以，我們談論的是模組大小。16至90伏，15安培是相同的，我們使用MC4標準連接器。如果你願意，你可以把a放到2F和F，如果你想這樣做，你可以混合和匹配它們。

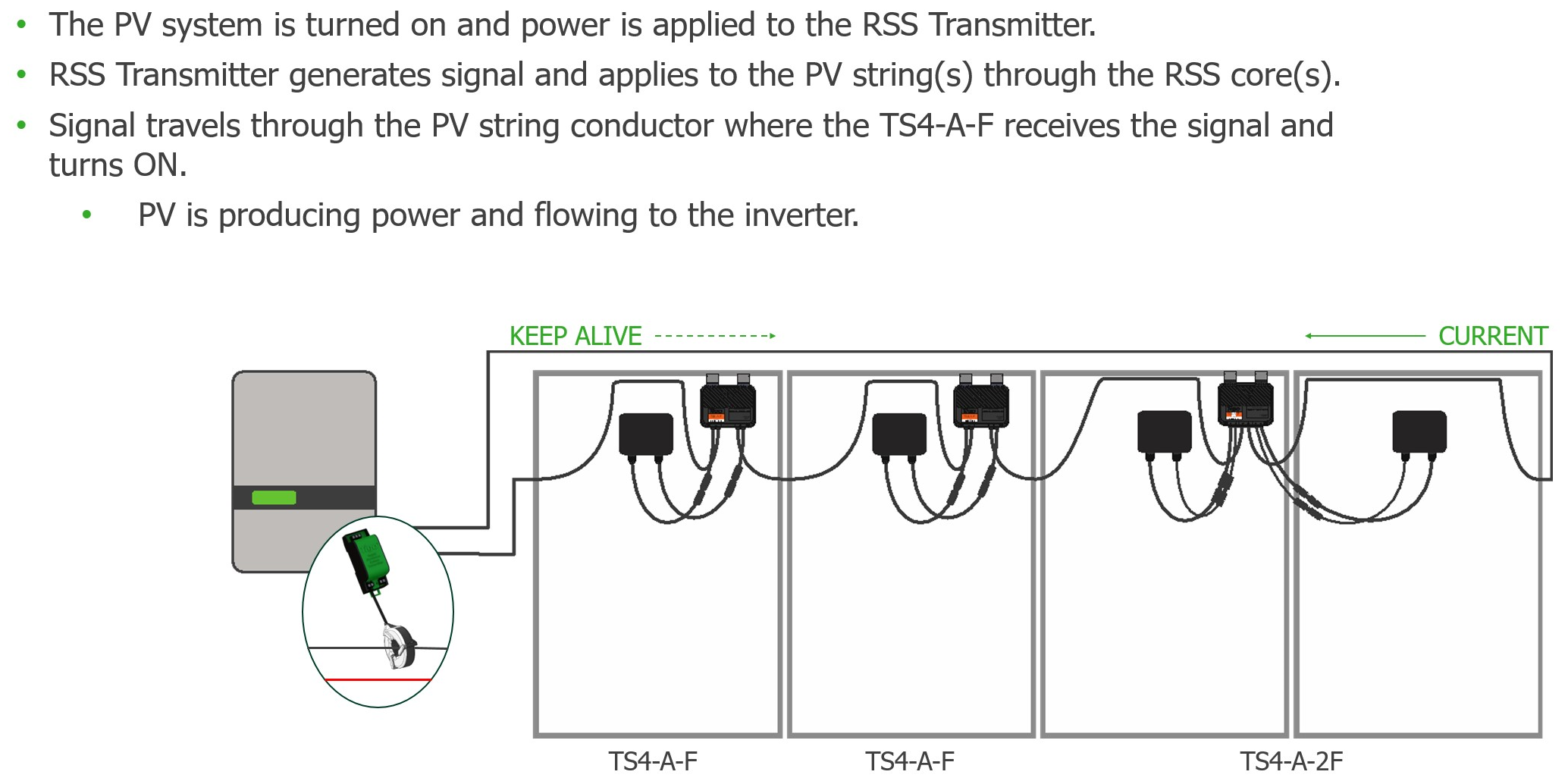

圖 4 顯示了我剛才討論的內容的可視化總結。你可以看到本壘打穿過核心，所有的本壘打，無論是正導體還是負導體，都必須穿過這個。只要TS4接收到保持活動信號，那麼它們就會將該電流傳遞到逆變器。
我們來談談安裝。這些東西非常容易安裝。它們可以直接夾上，每次安裝只需10秒鐘，非常容易。

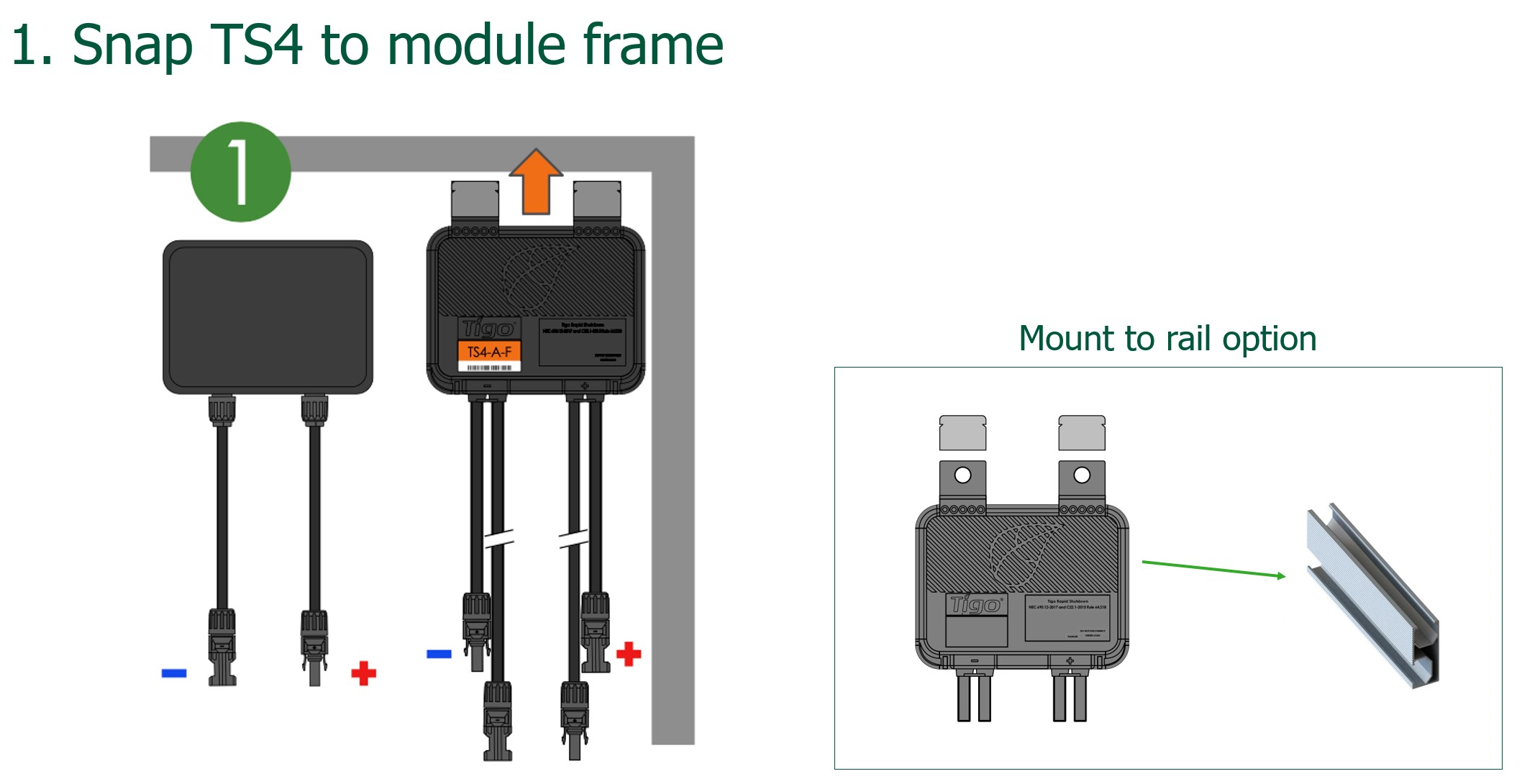

你可以看到圖 5 中的剪輯，這些銀色的小東西，這就是你所做的一切 - 你把它夾到框架上，然後繼續前進。現在，如果您使用的是看起來非常酷的無框模組，您仍然可以使用這些模組。您將用一把小螺絲刀將這些夾子彈出，然後只需將TS4螺栓固定在導軌上即可。

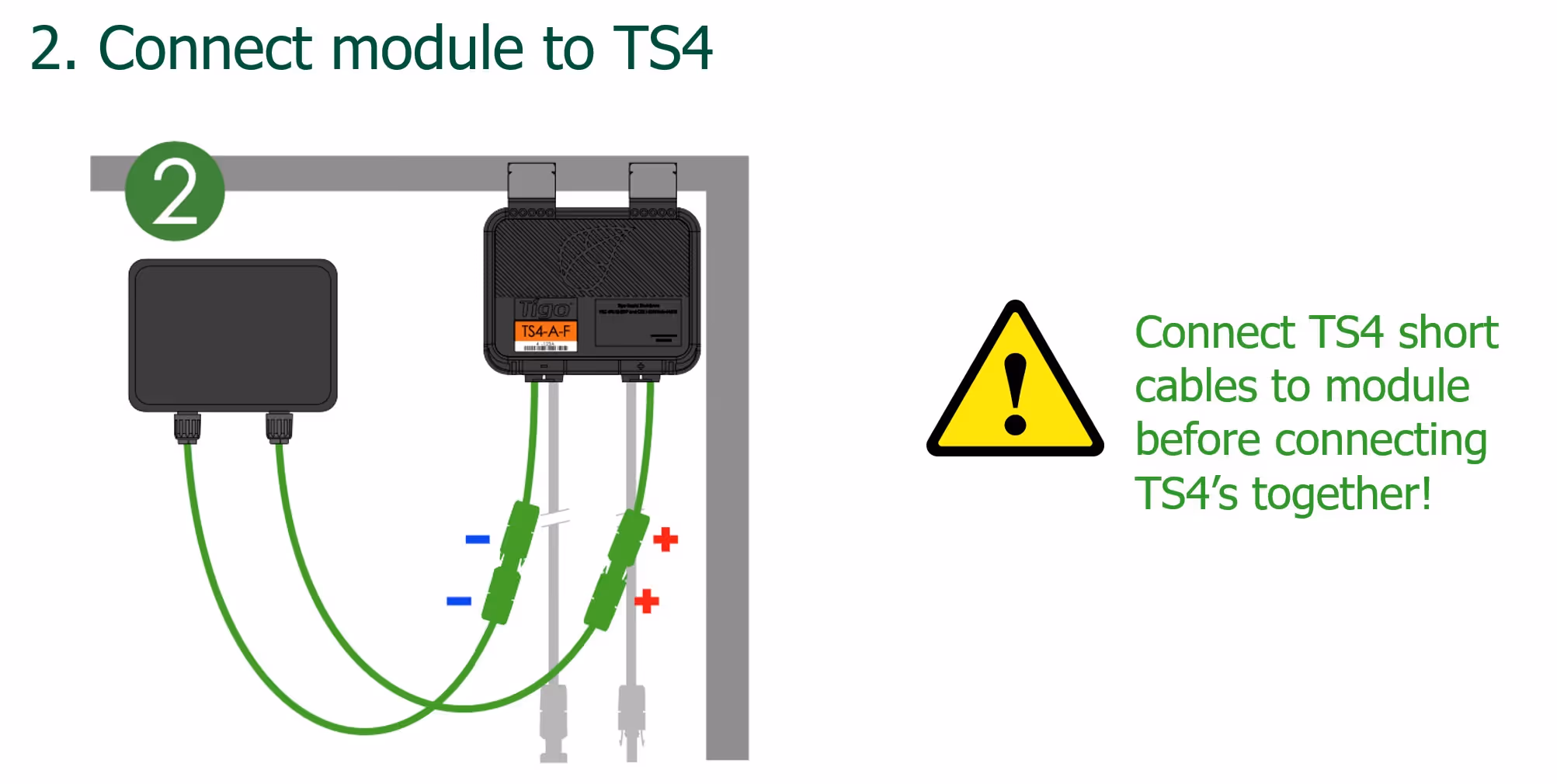

現在，我們要做的是將模組引線連接到TS4，TS4上有兩個不同的引線：這些短引線，然後你有長引線。所以，我們將從短褲開始。您將始終始終首先將模組連接到短的 TS4 引線。這有點不同，我們確實接到了人們進來的電話，因為他們沒有遵循這一點。所以請，這是操作的順序。

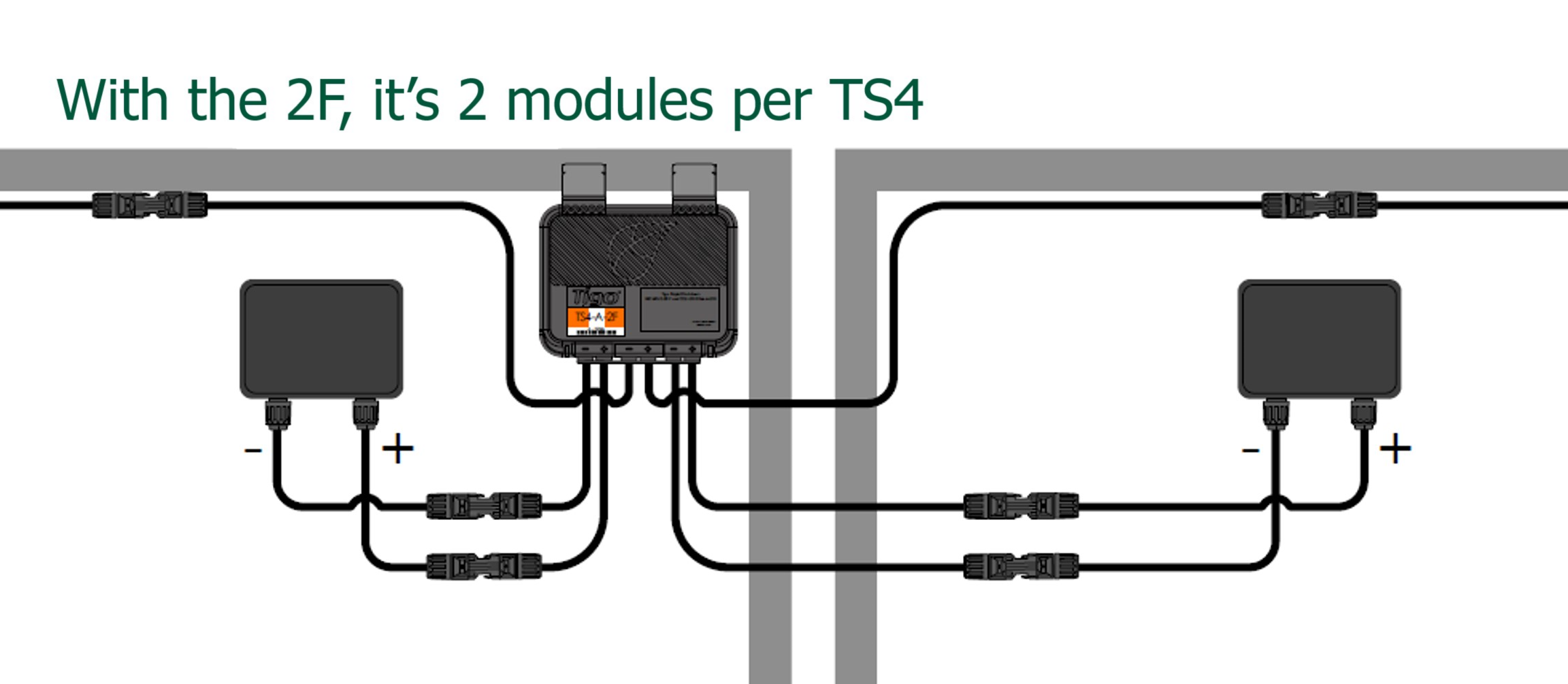

現在，將模組連接到 TS4 后，您可以使用較長的引線以菊花鏈形式將其他 TS4 連結在一起。其中很多都是非常直觀的，但我還是會覆蓋它。如果您使用的是TS4-2F，那麼，您有兩根短引線，兩根長引線，但您仍然以相同的順序連接它們。因此，您始終首先連接短線索，然後連接長線索。這一點我怎麼強調也不過分。
我有一個TS4認證計劃，我正準備啟動，但我一步一步地詳細介紹了我們在認證計劃中解決的許多問題。所以待命。
我想談談 Tigo增強型 逆變器 - 它們有一個特定的徽標（見圖9）。Tigo增強型逆變器意味著RSS發射器被集成到該逆變器中。因此，請留意這一點。它確實加快了安裝過程，並且少了一件您必須做的事情。
Tigo Enhanced與我們擁有的PVRSS認證逆變器清單不同。這也是代碼所要求的，它們必須一起測試。因此，組串逆變器和快速關斷設備必須一起進行測試。我們已經做到了。 我們的網站上有完整的清單。
現在是單核，這意味著我們有了這個RSS，上面連接了一個核。現在，我們在這裡看到的是一個集成產品，我們確實銷售這個外殼，但它是用於商業產品，但這可能是你在那裡的任何NEMA 3R / NEMA 4外殼。
因此，它直接安裝在DIN導軌上。電源隨附。它是一種交流到直流電源。我們之所以稱它為單核，是因為我們只有一個核。我們必須引入電源 - 底部的交流電源 - 並且該電源將120或277伏交流電轉換為RSS發射器所需的直流電。
現在我們在這裡展示的是，你把正面或負面的本壘打放在核心，而不是兩者兼而有之。你必須做所有這些。所以，如果你有三個字串，那麼所有三個負數都會通過，或者所有三個正數都會通過。
Vivian（網路研討會出席者）正在詢問，如果您不先連接短線索並隨時開始菊花鏈，會發生什麼情況。然後，您可能會損壞TS4。這就是為什麼我們有這個特定的順序。好問題。
現在的雙核是一回事。現在我們確實單獨出售這些。雙核你可能正在看一個大型商用組串逆變器，一個相當大的東西。這通常是這些用途，但並非總是如此;我們為您提供這種靈活性。有時，即使在單個逆變器上，您可能也希望使用兩個內核。
有人在問，「我們能用240來為這個單位供電嗎？是的，可以。
我們確實有這個小信號探測器來幫助調試。您只需在TS4上揮舞它，它就會告訴您TS4是否正在檢測保持活動信號。因此，它可以用作非常方便的故障排除設備。
在我看來，這可能是最重要的部分。串擾現在是一件大事，這是一個問題。串擾的意思是你有兩個不同的系統相互干擾。因此，來自一個逆變器和RSS發射器的PLC干擾了單獨的逆變器和RSS發射器。
PLC並不新鮮，它已經存在了很長時間，特別是在家庭自動化領域。因此，您必須將運行PLC的線路分開，並且不能有任何外部干擾。但是Tigo並不擅長給每個人提供有關此事的細節，所以我們真的對此進行了全面調整，我們有一些文檔，我們真的試圖讓人們了解減輕這種串擾的方法。
如果你使用一個逆變器和一個內核，那麼你就不會有串擾。我們談論的是每個系統。
如果您在兩個磁芯中使用一個逆變器，那麼您可以將所有東西放入同一導管或電纜橋架中，無論您想使用什麼，但不要在同一導管中路由來自不同發射器的串。所以，讓我們假設這是一個大型商用逆變器，如果你有另一個商用逆變器，那麼你就不能在同一個導管或電纜橋架上運行這些線路，因為它們會開始相互干擾。雖然您只會通過導管中的RSS發射器運行正本壘打或負本壘打，但電纜橋架不會將它們分開，請將它們放在一起。
兩個逆變器，一個內核。這正是我剛才談到的視覺效果。將所有內容分開。這是一個禁忌的例子，它們將逆變器的兩個輸出都進入同一個導管。所以這樣做（圖 12 中的左側），而不是那個（圖 12 中的右側）。我們有一 個非常詳細的網路研討會，我對此進行了非常詳細的介紹，並非常清楚地介紹了這一點。
所以在這裡，我們有多個字串，多個陣列，多個逆變器。同樣，只需將所有內容分開，就像這樣（在圖 13 中左側）。不要這樣做（在圖 13 中）;你不會把所有東西都放在一起，因為你會得到串音。
這似乎是直觀的，但是有些人沒有自己的過錯，沒有遵循這些指示。這些是要求。如果您不遵守我們的要求，那麼您將遇到問題。

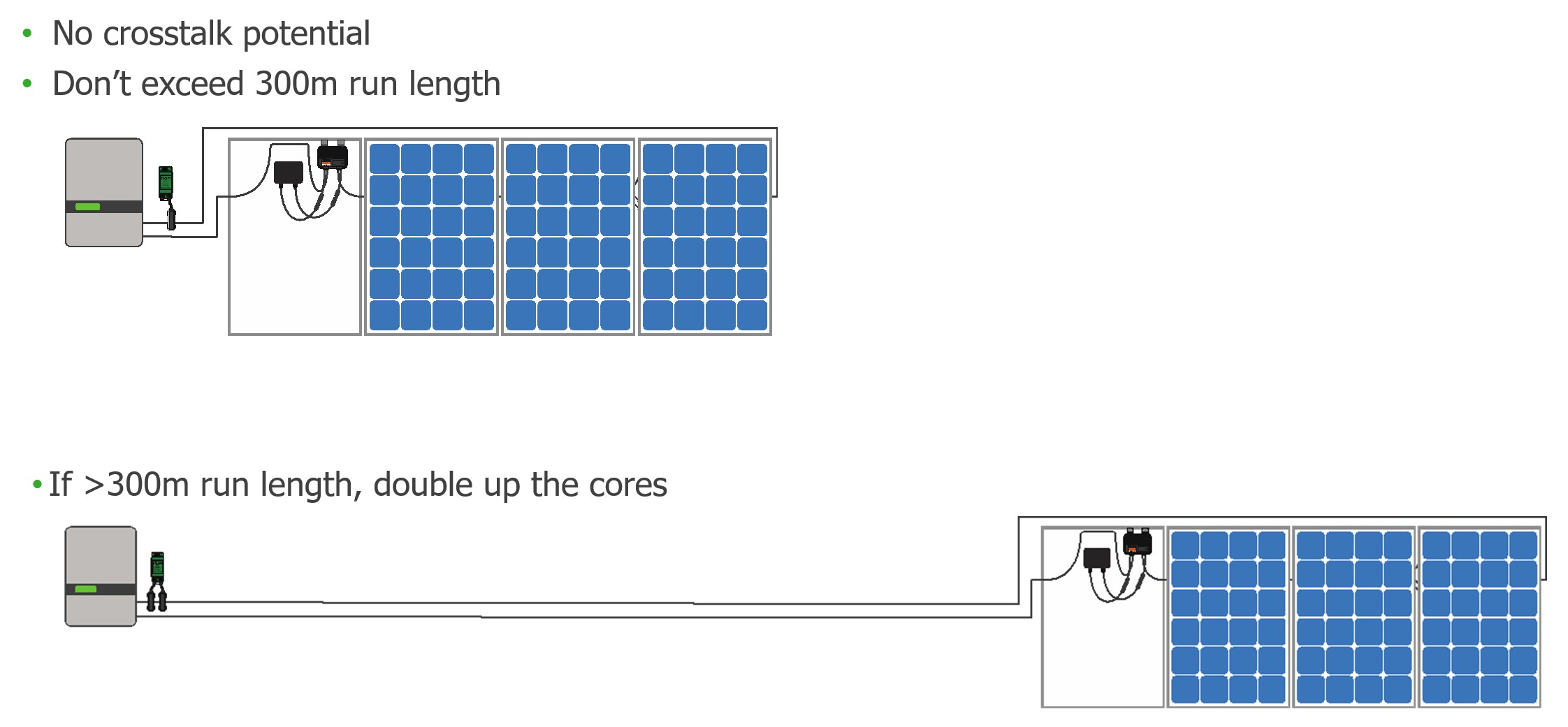

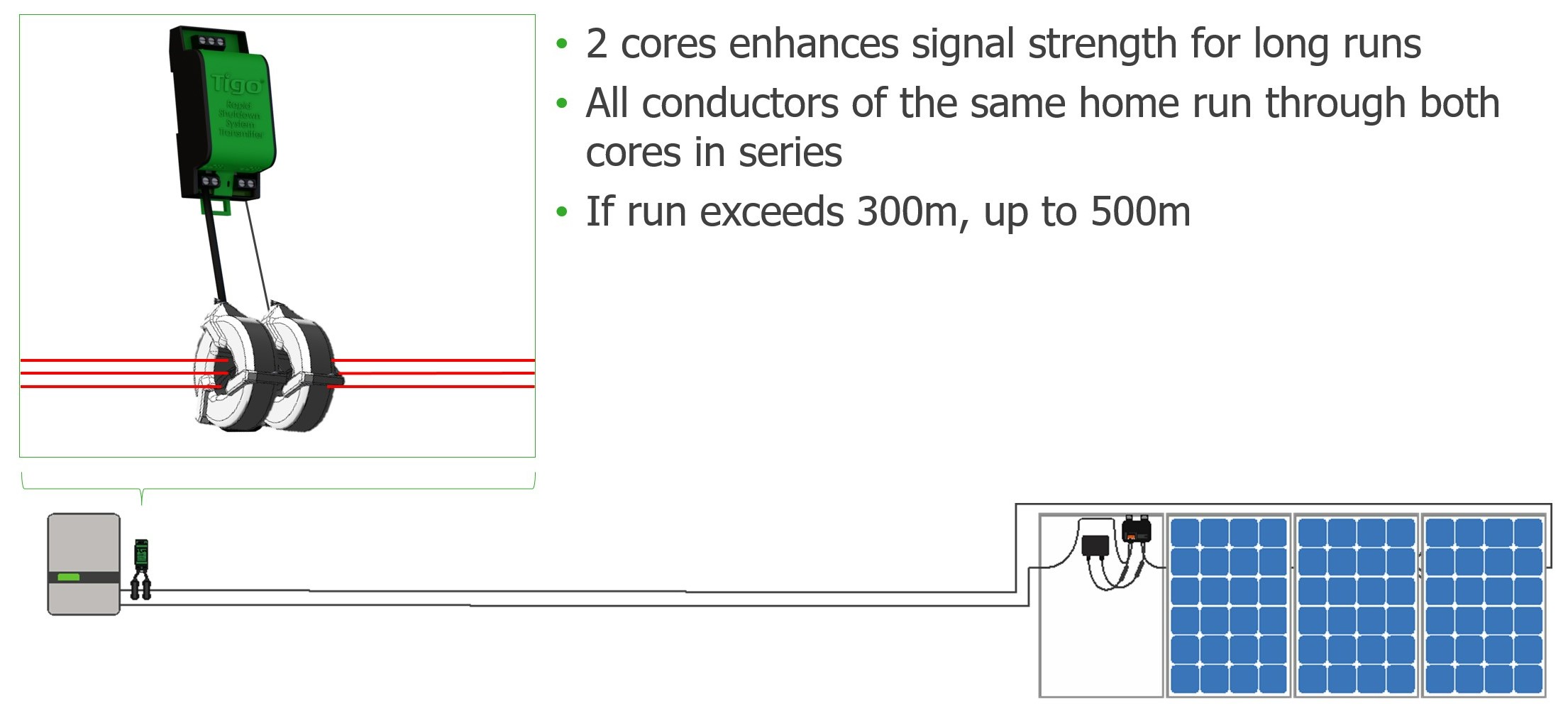

現在，圖 14 顯示了我正在談論的一個示例，如果您有一個逆變器，但您必須使用兩個內核。因此，您的直流運行可能超過 300 米。所以，我們在這裡絕對不是在談論住宅，我們可能談論的是大型商業或公用事業。但是，如果你的運行超過300，那麼單個核心就無法發出足夠強的信號，一直到300米的盡頭。如果你在賽道上加倍努力，那麼它將加強這個信號，但我們仍然將兩個核心的總距離限制在500米。
我們有一個 支援網站。我們有 社區，我真的鼓勵人們去經歷。我們很多人潛伏在那裡，我們很多人都在那裡發帖。因此，如果您對這些事情有疑問，請轉到社區併發佈它，我們將跳入，我們將為您提供説明。
我的意思是，它最終成為一件非常酷的事情，可能有人打敗了我們中的一個人，並首先回答了你的問題。所以，這隻是一個人在這個行業幫助人們的事情。要在此博客上發表評論， 請按兩下此處。
